Перила с объектами и собственными профилямиСледующий пример наглядно демонстрирует создание перил в ArCon Prof с Вашими собственными объектами.
Выберите вариант крепления (крепление тетивы или площадки).
Для стоек установите позицию и высоту.
![](/articles/article_pic/75_ed4cbe69b7a4e1701bf90fdc7a273027.jpg)
![](/articles/article_pic/75_28703f987c41cba42ef3a46572cd5d80.jpg)

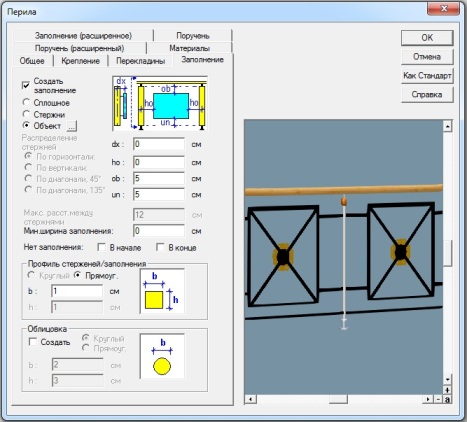

Также вы можете определить в качестве стоек ваши собственные объекты. Для этого на вкладке "Перекладины" активируйте опцию "Объект" и из раскрывшегося списка выберите нужный.
![](/articles/article_pic/75_028cb55876069db2a133677f9897dee7.jpg)
![](/articles/article_pic/75_5ad48257b4346c1864d104c4634936c6.jpg)
На вкладке "Поручень" в поле "Профиль" вы можете определить и задать форму перил. Для этого кликните по кнопке "Редактировать". В появившемся диалоговом окне "Редактировать контур" задайте нужную форму профиля.
Вкладка "Поручень (расширенный)" позволяет выбрать и установить крепления/зажимы.
![](/articles/article_pic/75_89dab535b28495807f42d5fe695c7fd5.jpg)
![](/articles/article_pic/75_c975dbaccb5086629b3d34987b91f04b.jpg)
![](/articles/article_pic/75_b820bf3e8f9fcff1ad39803863c04eb9.jpg)
Во вкладке "Материалы" вы устанавливаете материалы отдельных элементов.
При написании данной статьи были использованы материалы с сайта www.arcon-cad.at
