Советы и приемы работы в ArCon: создание собственных объектов

Вам не хватает существующих объектов в ArCon? Тогда создайте желаемые объекты самостоятельно! Простые двухмерные формы можно создавать с помощью редактора плит, трехмерные объекты с помощью функции ArCon моделирования (AcMod). Затем следует сгруппировать их и сохранить как ArCon-объект.

В качестве примера создадим собственную гардину со шторами:

В режиме дизайна создадим плиту, которая соответствует контуру занавески, и зададим ей желаемую форму, чтобы занавеска была волнистой.

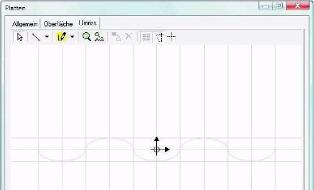

Сначала создадим форму занавески по вспомогательным линиям

Затем обведите контур занавески

Когда контур занавески будет полностью обведен, объект станет желтым.

Теперь нам остается только задать высоту и занавеска готова.

Гардина для занавески создается аналогичным способом.

Для создания гардины в редакторе плит чертим круг с соответствующим поперечным сечением.В поле высота во вкладке «Общие» задается длинна гардины. Также необходимо поставить галочку в поле «вертикально», это развернет гардину на 90°.

Гардина готова!

Теперь нам необходимо создать петли, на которых занавеска крепится к гардине. Для этого снова воспользуемся редактором плит. За основу берем окружность с диаметром равным диаметру поперечного сечения гардины. После этого создаем вокруг неё петлю. Снова поставьте галочку в поле «вертикально» и в поле высота задайте толщину петель. После закрытия окна, установим петлю и развернем её в нужном направлении.

Выровнять петли по горизонтали лучше всего в режиме конструирования.

Для этого создадим растр, с помощью которого выровним петли относительно гардины. Затем скопируем петли необходимое количество раз.

Результат будет выглядеть следующим образом:

В режиме дизайна сгруппируем петли и занавеску и скопируем их на другую сторону гардины. Затем перекрасим гардину в другой цвет.

Затем выделим обе занавески с петлями, а также гардину и в меню «Обстановка» выберем «Сохранить ArCon-объект». Имя объекта и группы можно выбрать любое. Только обязательно нужно поставить галочку напротив «Объединить одинаковые текстуры».

Теперь сохраним объект. Если вы хотите использовать занавески с гардиной ещё и как доп. объект к окнам, то сохраните объект также в папку …\Programm\Standard\Objekte
